Выбор коммутатора Ethernet определяется не только числом портов и скоростью. Критичны среда эксплуатации, требуемый уровень отказоустойчивости и набор протоколов L2/L3.
В материале — разделение на три типа: неуправляемые (SOHO), управляемые (VLAN, LACP, STP, стекирование) и промышленные (диапазон −40...+75°C, конформное покрытие, MTBF >500 тыс. часов, IP30—IP67). Приведены параметры выбора: пропускная способность backplane, типы портов (RJ45, SFP/SFP+), бюджет PoE/PoE+, форм-факторы. Сравнительная таблица корпоративного и промышленного коммутатора — по питанию, корпусу, сертификации.
Рекомендации для сценариев: офис, серверная, цех, уличный шкаф, транспорт. Без маркетинга — только инженерные критерии.
Коммутатор Ethernet функционирует на канальном уровне (L2) модели OSI, выполняя коммутацию кадров по MAC-адресам. Устройства с поддержкой L3 дополнительно маршрутизируют IP-пакеты, обеспечивая связь между VLAN и сегментами сети. Выбор типа коммутатора влияет на пропускную способность, отказоустойчивость и срок службы инфраструктуры.
1. Классификация по назначению
Неуправляемые (Unmanaged)
Режим plug-and-play, отсутствие конфигурации и мониторинга. Коммутация кадров — store-and-forward или cut-through без изменения таблицы MAC-адресов. Применение: сети SOHO, оконечные сегменты, системы видеонаблюдения малой емкости.
Управляемые L2 и L3
Доступ к конфигурации через CLI/SNMP/Web. Ключевые возможности:
- Сегментация трафика через VLAN (802.1Q).
- Агрегация каналов LACP (802.3ad).
- Протоколы резервирования топологии: STP/RSTP/MSTP (802.1D/w/s).
- QoS (802.1p, DSCP).
- Стекирование для управления группой как единым устройством.
L3-коммутаторы дополнительно реализуют статическую маршрутизацию, OSPF, VRRP, ACL на сетевом уровне.
Промышленные (Industrial)
Эксплуатация в жестких условиях:
- Диапазон температур от −40°C до +75°C.
- Степень защиты корпуса IP30...IP67.
- Питание 24/48 В DC (9.6–60 В) с защитой от обратной полярности.
- Вибростойкость (5G, 10–500 Гц), ударостойкость (30G).
- Конформное покрытие плат от конденсата и коррозии.
- MTBF >500 000 часов (при 25°C).
2. Технические параметры выбора
- Пропускная способность backplane (бит/с): для неблокирующей коммутации должна превышать сумму скоростей всех портов. Пример: 24×1 Гбит/с требуют backplane ≥48 Гбит/с.
- Типы портов: RJ45 (100М/1Г/2.5Г/5Г/10Г), SFP (1000BASE-X), SFP+ (10G). Комбо-порты делят среду.
- PoE/PoE+ (802.3af/at): до 30 Вт на порт. Критичен бюджет PoE блока питания.
- Форм-фактор: Desktop (0—40°C), Rackmount 19″, DIN-рейка.
- Условия эксплуатации: температура, влажность (0–95% без конденсата), тип вентиляции.

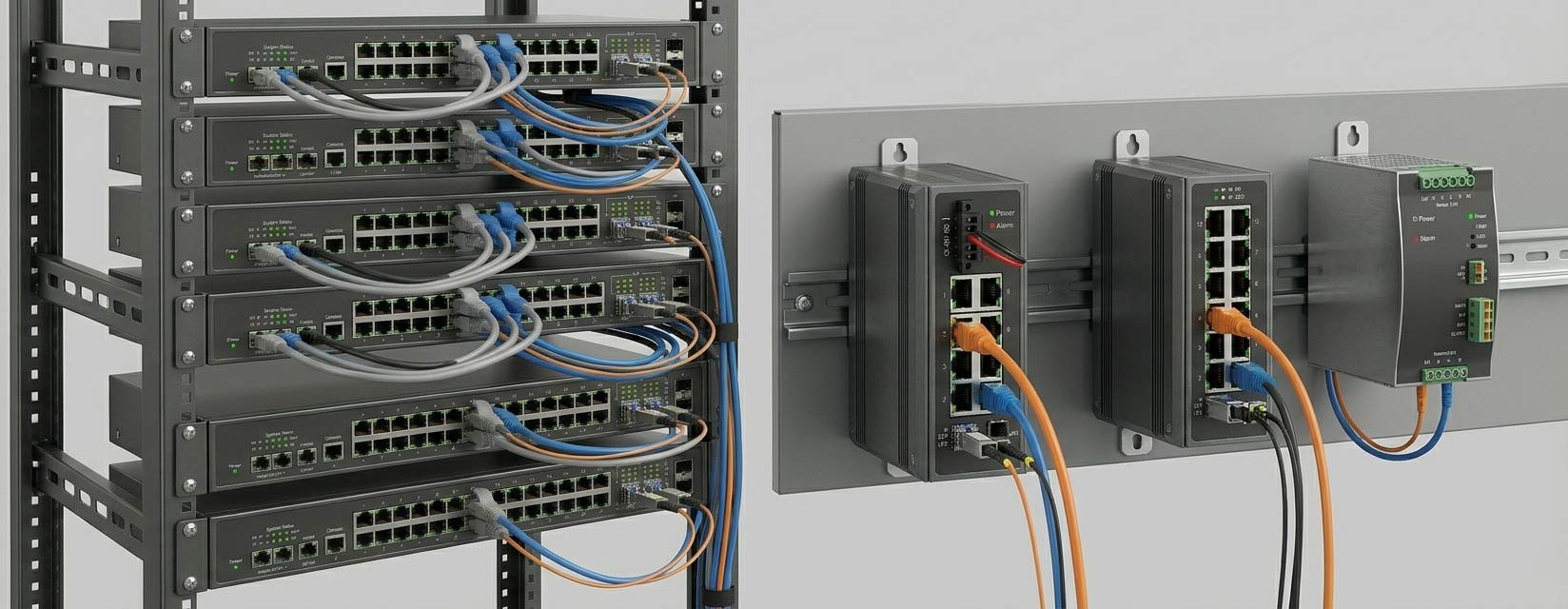

3. Сравнительная таблица: Корпоративный vs Промышленный коммутатор
| Параметр | Корпоративный (Rackmount L2/L3) | Промышленный (DIN-рейка) |
|---|---|---|
| Рабочая температура | от 0°C до +45°C | от −40°C до +75°C |
| Питание | 100–240 В AC, редко 12–48 В DC | 24/48 В DC (широкий диапазон) |
| Корпус | Вентилируемый металл, IP20 | Герметичный алюминий, IP30—IP67 |
| Средний срок службы (MTBF) | 100 000 — 300 000 часов | >500 000 часов |
| Сертификация | CE, FCC, RoHS | IEC 61850, IEEE 1613, ATEX Zone 2, DNV GL |
4. Сценарии выбора типа коммутатора
Выбор типа коммутатора определяется средой размещения:
- Офис, SOHO — неуправляемый или L2 управляемый (0—40°C, 220 В AC).
- Серверная, ЦОД — L3 управляемый с SFP+, стекированием, резервными БП.
- Цех, уличный шкаф — промышленный на DIN-рейке с конформным покрытием, PoE+.
- Уличная опора, транспорт — IP66/IP67, диапазон от −40°C, гальваническая развязка портов.
- Железная дорога, нефтегаз — MTBF от 1 млн часов, сертификация SIL2/EN 50155.
Использование промышленного коммутатора в офисе избыточно, а корпоративного на производстве — приводит к отказам в первые месяцы эксплуатации.
