Мультисервисный узел доступа и агрегации МA5160 предназначен для построения сетей доступа по технологиям GPON/XGS-PON. Система позволяет строить масштабируемые отказоустойчивые сети «последней мили», отвечающие высоким требованиям безопасности, как в сельских, так и в городских населенных районах. Узел доступа осуществляет управление абонентскими устройствами, коммутацию трафика и соединение с транспортной сетью.
Центральным элементом МA5160 является масштабируемый Ethernet-коммутатор уровня L2+ MA5K-FC64, работающий во взаимодействии с интерфейсными модулями оптического доступа MA5K-LC16G, MA5K-LC16XG и MA5K-LC16C , которые обеспечивают подключение абонентских устройств по технологиям GPON/ XGS-PON.

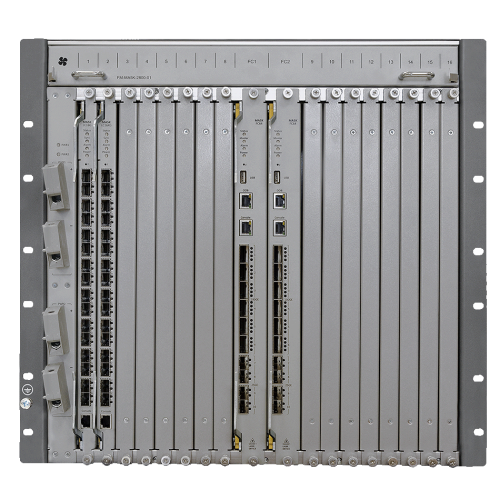

Модули устанавливаются в стандартный 19” евроконструктив 11U. В корпусе предусмотрены 2 слота для установки управляющих модулей коммутатора MA5K-FC64 и 16 слотов для установки линейных модулей LC (GPON/XGS-PON).
В системе может присутствовать один или два модуля центрального коммутатора MA5K-FC64. Установка двух модулей позволяет построить высоконадежную систему за счет резервирования коммутаторов и увеличить пропускную способность системы за счет распределения потоков данных между модулями путем их стекирования. Взаимодействие между модулями происходит через два соединения 100 Гбит/с, работающих в режиме разделения нагрузки и резервирования.
|
Консольный порт RS-232 (RJ-45)
|
Да |
|
Дуплексный
|
25/10/1 Гбит/с для портов SFP28/SFP+/SFP |
|
Внешние соединения
|
4 |
|
Оптические трансиверы
|
10G SFP+, 25G SFP28, 40G QSFP+, 100G QSFP28 |
|
Интерфейс OOB 10/100/1000BASE-T (RJ-45)
|
Да |
|
1000BASE-X (SFP)/10GBASE-R(SFP+)/25GBASE-R (SFP28)
|
4 |
|
100GBASE-CR4 (CAUI-4)
|
2 |
|
Таблица MAC-адресов
|
64k записей |
|
Поддержка VLAN
|
До 4k в соответствии с 802.1Q |
|
Поддержка DHCPv4 Snooping
|
Да |
|
Оптическая перегрузка приёмника
|
-8 дБм |
|
Скорость передачи данных
|
2488 Мбит/с |
|
Чувствительность приемника
|
-28 дБм |
|
Среда передачи
|
Оптоволоконный кабель SMF - 9/125, G.652 |
|
Передатчик
|
1490 нм РОС-лазер (DFB Laser) |
|
Средняя выходная мощность
|
+1,5..+5 дБм |
|
Приемник
|
1310 нм APD/TIA |
|
Оптическая перегрузка приемника
|
-8 дБм |
|
Коэффициент разветвления
|
До 1:128 GPON, 1:256 XGS-PON |
|
Поддержка функции измерения уровня мощности принимаемого сигнала RSSI
|
Да |
|
Соответствует ITU-T G.9807.1
|
Да |
|
Максимальная дальность действия
|
20 км |
|
Динамический диапазон импульсного приемника
|
20 дБ |
|
Ширина спектральной линии
|
-20 дБ 1,0 нм |
|
Class B+
|
Да |
|
Соответствует ITU-T G.984.2, FSAN Class B+, SFF-8472
|
Да |
|
Соответствует ITU-T G.984.2, FSAN Class C+, SFF-8472
|
Да |
|
Производительность коммутатора
|
120 Гбит/с |
|
GPON/XGS-PON
|
до 16 модулей GPON/XGS-PON (до 256 портов GPON/ XGS-PON) |
|
Зеркалирование трафика с VLAN
|
С порта |
|
Ограничение количества MAC-адресов
|
Да |
|
Поддержка STP, RSTP, MSTP
|
Да |
|
Поддержка QoS
|
Да |
|
Изоляция портов, изоляция портов в пределах одной VLAN
|
Да |
|
Поддержка ACL IPv4
|
Да |
|
Поддержка QinQ в соответствии с IEEE 802.1ad
|
Да |
|
Количество multicast-групп
|
До 1024 |
|
Поддержка PPPoE Intermediate agent
|
Да |
|
Утилизация по сервисам ONT
|
Да |
|
Количество ONT
|
XGS-PON до 65536 и GPON до 32768 |
|
Среда передачи_M
|
Оптоволоконный кабель SMF - 9/125, G.652, Коэффициент разветвления - до 1:128 GPON и 1:256 XGS-PON |
|
Питание
|
36–72 В DC |
|
Потребляемая мощность при полной нагрузке
|
Не более 3000 Вт |
|
Рабочий диапазон температур
|
От -10 до +60°С |
|
Относительная влажность
|
До 80 % |
|
Габариты
|
487x452x460 мм |
|
Формфактор
|
19" евроконструктив 11U |
|
Страна производства
|
Россия |
