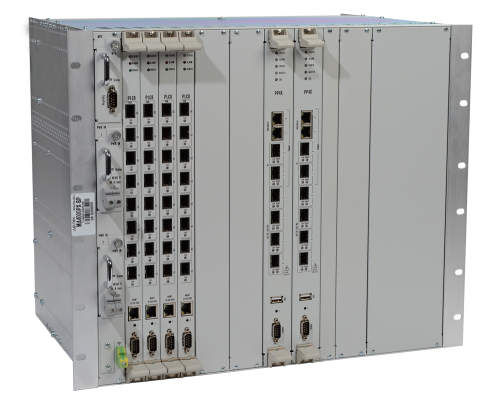

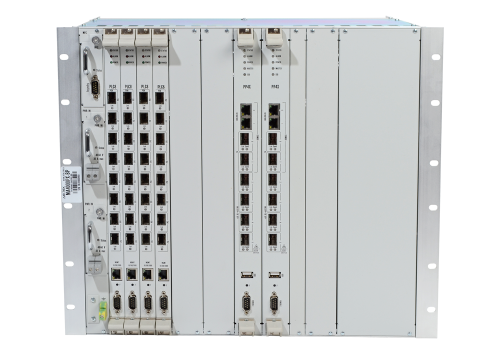

Мультисервисный узел доступа и агрегации МA4000-РХ предназначен для построения сетей доступа по технологии GPON. Система позволяет строить масштабируемые, отказоустойчивые сети «последней мили», отвечающие высоким требованиям к безопасности, как в сельских, так и в городских населенных районах. Узел доступа осуществляет управление абонентскими устройствами, коммутацию трафика и соединение с транспортной сетью. Центральный элемент устройства – масштабируемый Ethernet коммутатор уровня L2+ PP4X, работающий во взаимодействии с интерфейсными модулями оптического доступа PLC8 для подключения абонентских устройств по технологии GPON.
Модули устанавливаются в стандартный 19” евро-конструктив 9U. В корпусе предусмотрены два слота для установки управляющих модулей коммутатора PP4X и 16 слотов для установки линейных модулей PLC8 (GPON). В системе может присутствовать один или два модуля центрального коммутатора PP4X. Установка двух модулей позволяет построить высоконадежную систему за счет резервирования коммутаторов и увеличить пропускную способность системы за счет распределения потоков данных между модулями путем их стекирования. Взаимодействие между модулями происходит через 10 Гбит/с соединения.
|
Консольный порт RS-232 (RJ-45)
|
Да |
|
Дуплексный режим
|
1/10 Гбит/с для оптических портов |
|
Дуплексный/полудуплексный режим
|
10/100/1000 Мбит/с для электрических портов |
|
Оптические трансиверы
|
1G SFP, 10G SFP+ (возможность подключения Copper Direct Attach) |
|
10/100/1000 Base-T/1000 Base-X (SFP)
|
2 |
|
10G XAUI (10GBASE-KX4)
|
16 |
|
Производительность
|
До 480 Гбит/с |
|
Таблица MAC-адресов
|
До 32К записей |
|
Поддержка VLAN
|
До 4К в соответствии с 802.1Q |
|
Поддержка IGMP Snooping
|
Да |
|
Поддержка IGMP Fast Leave
|
Да |
|
Поддержка IGMP Proxy
|
Да |
|
Поддержка IGMP Querier
|
Да |
|
Поддержка DHCPv4 Snooping
|
Да |
|
Поддержка DHCPv4 Relay Agent (opt.82, iphelper)
|
Да |
|
Поддержка LLDP (802.1ab)
|
Да |
|
GPON
|
До 16 модулей (до 128 портов GPON) |
|
Скорость передачи данных
|
2488 МБ/с |
|
Чувствительность приемника
|
-28 м |
|
Среда передачи
|
Оптоволоконный кабель SMF - 9/125, G.652 |
|
Передатчик
|
1490 нм РОС-лазер (DFB Laser) |
|
Средняя выходная мощность
|
+1,5..+5 дБм |
|
Приемник
|
1310 нм APD/TIA |
|
Оптическая перегрузка приемника
|
-8 дБм |
|
Коэффициент разветвления
|
До 1:64 |
|
Поддержка функции измерения уровня мощности принимаемого сигнала RSSI
|
Да |
|
Максимальная дальность действия
|
20 км |
|
Динамический диапазон импульсного приемника
|
20 дБ |
|
Ширина спектральной линии
|
-20 дБ 1.0 нм |
|
Соответствует ITU-T G.984.2, FSAN Class B+, SFF-8472
|
Да |
|
Соответствует ITU-T G.984.2, FSAN Class C+, SFF-8472
|
Да |
|
Уровень мощности принимаемого сигнала (Digital RSSI)
|
Да |
|
Температура модуля (Module Temperature)
|
Да |
|
Ток смещения лазера (Laser Bias Current)
|
Да |
|
Выходная оптическая мощность (Tx Optical Power Output)
|
Да |
|
Резервирование GPON-портов
|
Да |
|
Управление PoE на портах ONT
|
Да |
|
Зеркалирование трафика с VLAN
|
С порта |
|
Ограничение количества MAC-адресов
|
Да |
|
Поддержка STP, RSTP, MSTP
|
Да |
|
Поддержка ERPSv2
|
Да |
|
Поддержка QoS
|
802.1p, DSCP2, WFQ |
|
Изоляция портов, изоляция портов в пределах одной VLAN
|
Да |
|
Ограничение unicast/multicast/broadcast-трафика
|
Да |
|
Поддержка ACL IPv4
|
Да |
|
Поддержка QinQ в соответствии с IEEE 802.1ad
|
Да |
|
Количество multicast-групп
|
До 1024 |
|
Поддержка IP Source guard
|
Да |
|
Поддержка PPPoE Intermediate agent
|
Да |
|
Поддержка Storm Control
|
Да |
|
Поддержка Policy
|
Да |
|
Утилизация по сервисам ONT
|
Да |
|
Количество ONT
|
До 8192 на один узел |
|
_M
|
|
|
Качество обслуживания QoS
|
Да |
|
Потребляемая мощность при полной нагрузке
|
Не более 850 Вт |
|
Напряжение питания
|
36–72 В |
|
Напряжение питания (Supply Voltage)
|
Да |
|
Рабочий диапазон температур
|
От -10 до +45° |
|
Относительная влажность
|
До 80% |
|
Габариты
|
480x400x350 мм |
|
Формфактор
|
19", модульный евроконструктив 9U |
|
Страна производства
|
Россия |
|
Реестровый номер
|
ЕРРРП (ТОРП): ТКО-79/19 |
